鋼鐵，其實(shí)是兩個(gè)名詞——“鋼”和“鐵”的合稱。煉鋼之前先要煉鐵�！歌F」分為生鐵和熟鐵�！镐摗沟暮�碳量介于生鐵和熟鐵之間。



「生鐵」一般指含碳量在2~6.69%的鐵的合金。又稱鑄鐵。生鐵里除含碳外，還含有硅、錳及少量的硫、磷等，它可鑄不可鍛。



「熟鐵」是用生鐵精煉而成的比較純的鐵。含碳量在0.02%以下，又叫鍛鐵、純鐵。純鐵要求碳、磷、硫等雜質(zhì)元素含量很低，其冶煉難度較大，制造成本遠(yuǎn)大于生鐵和鋼。



鐵的冶煉

煉鐵方法主要有高爐法、直接還原法、熔融還原法等，其原理是礦石在特定的氣氛中（還原物質(zhì)CO、H2、C；適宜溫度等）通過物化反應(yīng)獲取還原后的生鐵。生鐵除了少部分用于鑄造外，絕大部分是作為煉鋼原料。



「高爐煉鐵」是現(xiàn)代煉鐵的主要方法，鋼鐵生產(chǎn)中的重要環(huán)節(jié)。由于技術(shù)經(jīng)濟(jì)指標(biāo)良好，工藝簡(jiǎn)單，生產(chǎn)量大，勞動(dòng)生產(chǎn)率高，能耗低，高爐法生產(chǎn)的鐵占世界鐵總產(chǎn)量的95％以上。

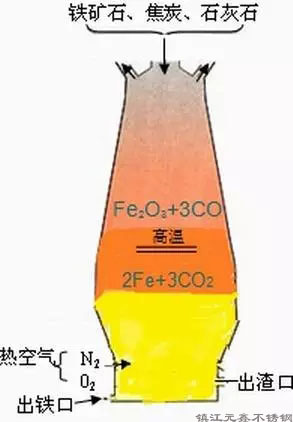

▲ 高爐煉鐵示意圖

高爐是近似于圓柱形的爐子，它的外面包以鋼板，內(nèi)壁砌以耐火磚，整個(gè)爐子建筑在很深的混凝土基礎(chǔ)上。

高爐生產(chǎn)時(shí)，從爐頂裝入鐵礦石、焦炭、造渣用熔劑（石灰石），從位于爐子下部沿爐周的風(fēng)口吹入經(jīng)預(yù)熱的空氣。在高溫下焦炭中的碳同鼓入空氣中的氧燃燒生成的一氧化碳和氫氣，在爐內(nèi)上升過程中除去鐵礦石中的氧，從而還原得到鐵。煉出的鐵水從鐵口放出。



鐵礦石中不還原的雜質(zhì)和石灰石等熔劑結(jié)合生成爐渣，從渣口排出。產(chǎn)生的煤氣從爐頂導(dǎo)出，經(jīng)除塵后，作為熱風(fēng)爐、加熱爐、焦?fàn)t、鍋爐等的燃料。



原料：鐵礦石、溶劑、燃料

①鐵礦石

自然開采的礦石，無論在化學(xué)成分、物理狀態(tài)等各方面，都很難滿足高爐冶煉的要求，必須經(jīng)過破碎、篩分、選礦、造塊、混勻等準(zhǔn)備處理，以品位高、成分、粒度均勻穩(wěn)定的狀態(tài)供應(yīng)高爐。



冶金工業(yè)常用的鐵礦石有以下四種。

礦種	主要成分	理論含鐵量	自然含鐵量
赤鐵礦	Fe2O3	70%	50%~60%
磁鐵礦	Fe3O4	72.4%	40%~70%
褐鐵礦	2Fe2O3·3H2O	59.8%	37%~55%
菱鐵礦	FeCo3	48.2%	低



②溶劑

礦石中的脈石和燃料中的灰分，都含有一些熔點(diǎn)很高的化合物（如SiO2熔點(diǎn)為1625℃，Al2O3熔點(diǎn)為2050℃），它們?cè)诟郀t冶煉的溫度下，不能熔化成液體，因而不能使它們很好地與鐵液分離，同時(shí)也使?fàn)t子的操作發(fā)生困難。



加入熔劑的目的在于其與這些高熔點(diǎn)的化合物形成低熔點(diǎn)的爐渣，以便在高爐冶煉溫度下完全液化，并保持相當(dāng)?shù)牧鲃?dòng)性，以達(dá)到很好地與金屬分離之目的，保證生鐵的質(zhì)量。



根據(jù)熔劑的性質(zhì)，可分為堿性熔劑和酸性熔劑。采用哪一種熔劑要根據(jù)礦石中脈石和燃料中灰分的性質(zhì)來決定。由于天然礦石中脈石大多數(shù)為酸性，焦炭灰分也都是酸性的，所以通常都使用堿性熔劑，如石灰石。酸性熔劑很少使用。

③燃料

高爐冶煉所需要的熱量，主要是依靠燃料的燃燒而獲得，同時(shí)燃料在燃燒過程中，還起著還原劑的作用，所以燃料是高爐冶煉的主要原料之一，常用的燃料主要是焦炭，還有無煙煤和半焦等。



理化過程：高溫下的還原反應(yīng)+造渣反應(yīng)

高爐冶煉的目的，就是要把鐵從鐵礦石中還原出來，同時(shí)去除其中所含的雜質(zhì)。整個(gè)冶煉過程中，最主要的是進(jìn)行鐵的還原反應(yīng)以及造渣反應(yīng)。

除此之外，還伴隨著其他一系列復(fù)雜的物理化學(xué)反應(yīng)，如水分及揮發(fā)物的蒸發(fā)、碳酸鹽的分解、鐵的碳化和熔化以及其他各種元素的還原等，而這一系列的反應(yīng)，都只有在一定的溫度下才能實(shí)現(xiàn)。因此，冶煉過程還需要有燃料的燃燒來作為必要的條件。

①燃料的燃燒

C＋O2→CO2



②爐料的分解

水分蒸發(fā)和結(jié)晶水分解；揮發(fā)物的排除；碳酸鹽的分解。



③高爐內(nèi)的還原反應(yīng)

>>鐵的還原

在高爐中，鐵并不是直接從高價(jià)氧化物中還原出來的，而是要經(jīng)過一個(gè)由高價(jià)氧化物還原成低價(jià)氧化物，再由低價(jià)氧化物還原出鐵的過程：

Fe2O3→Fe3O4→FeO→Fe

鐵的還原，主要依靠一氧化碳?xì)怏w和固體碳作為還原劑來實(shí)現(xiàn)。通常把一氧化碳的還原稱為間接還原，把固體碳的還原稱為直接還原。

間接還原總反應(yīng)為：

3Fe2O3＋9CO→6Fe＋9CO2

直接還原總反應(yīng)為：

3Fe2O3＋C→2Fe3O4＋CO



>>鐵的碳化

從礦石中還原出來的鐵，是固體海綿狀的，它的含碳量極低，通常不超過1％。由于CO在較低的溫度下分解，而分解出的C具有很強(qiáng)的活性，當(dāng)它與鐵接觸時(shí)，很容易形成鐵碳合金。

因此，固態(tài)海綿狀鐵在較低的溫度下（400℃～600℃）就開始了滲碳作用。其化學(xué)反應(yīng)如下：

2CO＋3Fe→Fe3C＋CO2

或3Fe（液）＋C（固）→Fe3C



④造渣過程

造渣過程就是礦石中的脈石和燃料中的灰分與熔劑合在一起，從高爐中被清除出去的過程。高爐中的成渣情況常見的有以下兩種：



用普通酸性礦石冶煉時(shí)，熔劑以石灰石形態(tài)裝入高爐，熔劑中的CaO并不能與礦石中的酸性氧化物密切接觸，因此最初形成的渣，主要是SiO2、Al2O3與一部分已還原的FeO生成的Fe2SiO4。由于渣中有FeO存在，降低了爐渣的熔點(diǎn)，并有較好的流動(dòng)性，在它往下降落的過程（同時(shí)也是溫度升高的過程）中，所含的FeO逐漸被還原而失去，而CaO的含量隨之增多，最后形成末渣流入爐缸。



用自熔性礦石冶煉時(shí)，由于礦石中含有較多的CaO，并且它與酸性的SiO2能很好地接觸，所以在冶煉開始時(shí)CaO就立即參加了造渣反應(yīng)，尤其是采用自熔性燒結(jié)礦冶煉時(shí)，早在燒結(jié)過程中CaO就和SiO2、Al2O3等形成了爐渣，因此在這種礦石的初成爐渣中CaO的含量就較高，在下降過程中爐渣的成分變化也較小。



高爐產(chǎn)品：生鐵+鐵合金

高爐冶煉的產(chǎn)品主要是生鐵、鐵合金，副產(chǎn)品有爐渣、煤氣和爐塵等。



①生鐵

生鐵是含碳量在2％以上的鐵碳合金，其中還含有Si、Mn、S、P等雜質(zhì)。

根據(jù)用途和成分，可將生鐵分成兩大類。一類是煉鋼生鐵：這種生鐵中的碳以化合物形態(tài)存在，其斷面為銀白色，也叫做白口鐵；另一類是鑄造生鐵：直接用來制造機(jī)器零部件的。



②鐵合金

鐵與任何一種金屬或非金屬的合金都叫做鐵合金（有的也叫它合金生鐵）。鐵合金的種類很多，有硅鐵、錳鐵、鉻鐵、鉬鐵、鎢鐵等。



③爐渣、爐氣和爐塵

爐渣、爐氣和爐塵是高爐的副產(chǎn)品，以前作為廢物而拋棄，現(xiàn)在已經(jīng)廣泛用于建筑材料。



鎮(zhèn)江市元鑫不銹鋼有限公司生產(chǎn)銷售：各種材質(zhì)不銹鋼棒，不銹鋼管，不銹鋼板，不銹鋼絲，不銹鋼扁鋼，不銹鋼槽鋼，模具鋼等，標(biāo)準(zhǔn)規(guī)格齊全常年庫存5000噸，承接不銹鋼精加工業(yè)務(wù)，歡迎新老客戶來電。

聯(lián)系電話：0511-85038877            傳真：0511-85083338

手機(jī)：13952847112                  聯(lián)系人：朱經(jīng)理
