TiAl金屬間化合物與440C不銹鋼和304不銹鋼的釬焊

2016-6-3 21:34:52 點擊：

關鍵詞：TiAl金屬間化合物，440C不銹鋼，304不銹鋼

1. 材料

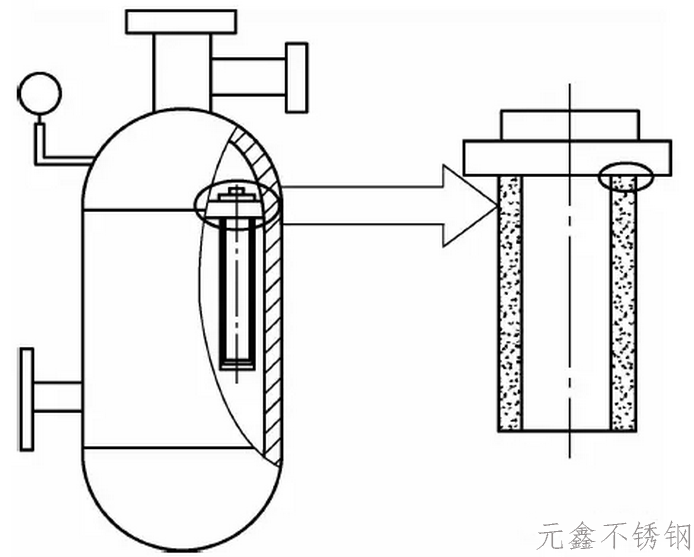

與燒結金屬多孔材料一樣，多孔TiAl金屬間化合物主要廣泛應用于過濾介質，可以制成反應釜中的過濾元件，如圖1所示。

不銹鋼為軋制的鋼板，TiAl金屬間化合物由原子分數為54%、純度為99.7%Ti粉末配以原子分數為46%、純度為99.8%的Al 粉采用粉末冶金法制備，經過壓制、反應而獲得多孔的TiAl金屬間化合物，其開孔空隙率達到40%，****孔徑為20μm，透氣度為3×10-5m/(Pa·s），室溫抗拉強度為81.5MPa。中間層材料采用Ti粉和Cu粉為原料，壓制成質量分數（%）為Ti-47Cu-3Cr的500μm厚度的薄片。圖2所示為不同溫度下Ti-47Cu-3Cr釬料的形貌。

2. 釬焊工藝

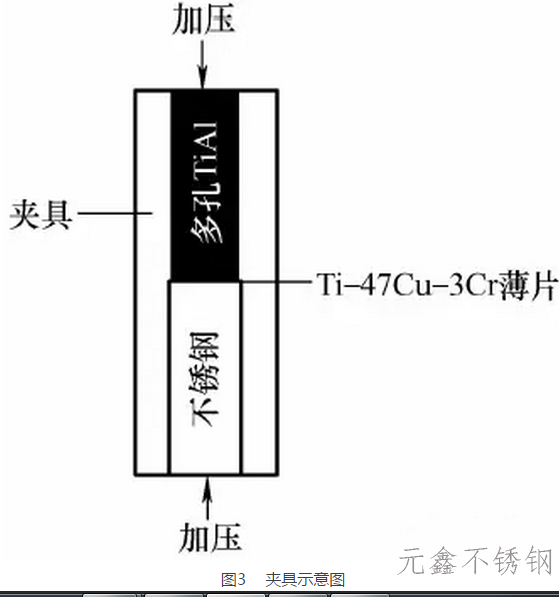

各種材料經過打磨和超聲波丙酮清洗之后進行釬焊，夾具如圖3所示。焊接參數為：真空度4×10-2Pa，焊接溫度955℃，保溫時間60~900s。

3. 接頭抗拉強度

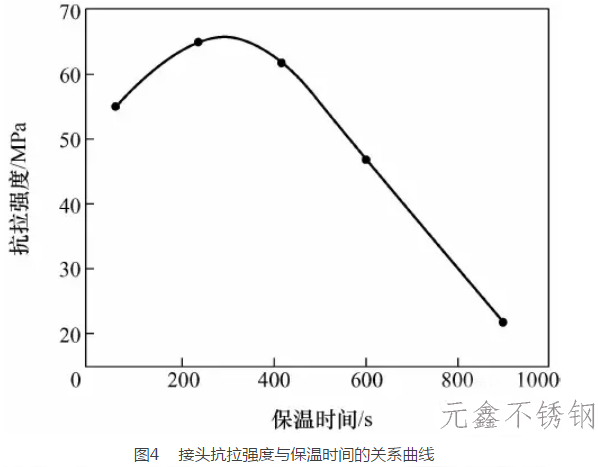

圖4所示為接頭抗拉強度與保溫時間的關系曲線。可以看到，在保溫時間240s時接頭抗拉強度達到****值，為65MPa；保溫時間60s時，焊接時間太短，界面反應不充分，未形成足夠的反應層，界面結合強度不高；保溫時間240s時，斷口始發于釬料/不銹鋼界面，然后通過釬料向多孔的TiAl金屬間化合物擴展，斷口與界面呈45°夾角，如圖4所示。

由于多孔的TiAl金屬間化合物中存在大量空隙，隨著保溫時間的延長，熔化的液體釬料由于毛細管作用，被吸入TiAl金屬間化合物小孔中，使得釬縫中出現縮孔，如圖6所示。隨著保溫時間的延長，這種縮孔增多。這種縮孔越多，接頭強度越低，斷口也逐漸向釬縫轉移。當保溫時間很長時（600s以上），試樣斷裂發生在釬縫。
